松本油脂製薬株式会社は繊維用薬剤、マイクロカプセルをはじめとする各種界面活性剤、高分子関連製品の製造、販売を行っています。
ホーム > 製品情報：一般工業関連 > マツモトマイクロスフェアーFシリーズ > 製品データ
1.マツモトマイクロスフェアー®Ｆシリーズ （未膨張） 銘柄の特徴
| 塩素含有型 | |
|---|---|
| 低温膨張型 | |
| F-20 | 使用温度が最も低いグレード |
| F-30 | 低温域標準グレード |
| 非塩素含有型 | |
|---|---|
| 低温膨張型 | |
| F-36LV | 低温域の標準グレード |
| F-36 | 低温域（100～130℃）にて高発泡 |
| F-48 | 低温域（110～140℃）にて高発泡 |
| 中温膨張型 | |
| F-50 | 中温域の標準グレード |
| F-78K | 比較的低温（110℃）から膨張し高温(180℃)までカバー |
| F-79 | 中粒径で広範囲（120-180℃）での膨張性が良好 |
| F-80S | 中高温域（150-180℃）をカバーし、残存モノマーが少ない |
| F-82 | 広範囲（120-180℃）において膨張 |
| 高温膨張型 | |
| F-100 | 高温域の標準グレード |
| F-102 | 中粒径グレードで広範囲で膨張性が良好 |
| F-105 | 大粒径グレードで広範囲で膨張性が良好 |
| 超高温膨張型 | |
| F-170 | 高温域（160-180℃）にて、熱黄変が少なく樹脂成形用途に適している。 |
| F-190D | 膨張温度が高く（180-220℃）、樹脂成形用途に適している。 |
| F-230D(開発品) | 更に膨張温度が高く（200-240℃）、樹脂成形用途に適している。 |
| F-260D(開発品) | 特に膨張温度が高く（220-260℃）、樹脂成形用途に適している。 |
2.マツモトマイクロスフェアー®FNシリーズ（未膨張）銘柄の特徴
マツモトマイクロスフェアー®FNシリーズﾞは、従来のF-シリーズを高精度・高機能化した商品です。
- 高精度で均一な粒子径分布
- 従来比120～140%向上した膨張性能
- 膨張体は弾力性に富み、機械歪に対する高い復元性
- 優れた耐溶剤性
| FNシリーズ | |
|---|---|
| FN-100 | 均一な発泡が得られる |
| FN-105 | 広範囲の温度域において高発泡が得られる。 |
| FN-180S | 樹脂成型用途（160-180℃）において表面平滑性が特に良好。 |
| FN-180 | 樹脂成型用途（160-180℃）において表面平滑性が良好。 |
| 銘柄 | 平均粒子径 μｍ |
シェル組成 | 発泡開始 温度℃ |
最大膨張 温度 ℃ |
残存モノマー AN(ppm) |
耐溶剤性 |
|---|---|---|---|---|---|---|
| 塩素含有型 | ||||||
| 低温膨張型 | ||||||
| F-20 | 10～20 | VCl2 -ANコポリマー | 75～80 | 110～120 | ＜100 | ☆ |
| F-30 | 10～20 | VCl2 -ANコポリマー | 80～85 | 120～130 | ＜100 | ☆ |
| 非塩素含有型 | ||||||
| 低温膨張型 | ||||||
| F-36LV | 13～19 | AN系コポリマー | 75～85 | 120～130 | ＜100 | ☆ |
| F-36 | 10～16 | AN系コポリマー | 75～85 | 120～130 | ＜100 | ☆ |
| F-48 | 9～20 | AN系コポリマー | 90～100 | 125～135 | ＜100 | ☆☆ |
| 中温膨張型 | ||||||
| F-50 | 10～20 | AN系コポリマー | 100～105 | 135～140 | ＜100 | ☆☆ |
| F-78K | 25～40 | AN系コポリマー | 90～100 | 160～170 | ＜500 | ☆☆☆ |
| F-79 | 20～25 | AN系コポリマー | 110～120 | 150～160 | ＜200 | ☆☆☆ |
| F-80S | 20～30 | AN系コポリマー | 140～150 | 160～170 | ＜100 | ☆☆☆ |
| F-82 | 20～30 | AN系コポリマー | 115～120 | 160～170 | ＜200 | ☆☆☆ |
| 高温膨張型 | ||||||
| F-100 | 20～30 | AN系コポリマー | 135～140 | 170～180 | ＜200 | ☆☆☆☆ |
| F-102 | 20～40 | AN系コポリマー | 130～140 | 165～175 | ＜500 | ☆☆☆ |
| F-105 | 25～45 | AN系コポリマー | 130～140 | 165～175 | ＜500 | ☆☆☆ |
| 超高温膨張型 | ||||||
| F-170* | 20～30 | AN系コポリマー | 130～140 | 165～175 | ＜200 | ☆☆☆ |
| F-190D* | 30～40 | AN系コポリマー | 160～170 | 210～220 | ＜200 | ☆☆☆ |
| F-230D* (開発品) |
20～35 | AN系コポリマー | 180～190 | 220～240 | ＜200 | ☆☆☆ |
| F-260D* (開発品) |
20～35 | AN系コポリマー | 190～200 | 250～260 | ＜500 | ☆☆☆ |
| FNシリーズ | ||||||
| FN-100 | 25～35 | AN系コポリマー | 120～135 | 180～190 | ＜200 | ☆☆☆☆☆ |
| FN-105 | 35～45 | AN系コポリマー | 120～135 | 180～190 | ＜200 | ☆☆☆☆ |
| FN-180S | 25～35 | AN系コポリマー | 145～155 | 185～195 | ＜200 | ☆☆☆☆ |
| FN-180 | 35～45 | AN系コポリマー | 140～155 | 185～195 | ＜200 | ☆☆☆☆ |
固形分約 70～80％のウェットタイプ、銘柄末尾にDをつけた固形分約95％以上のドライタイプを用意しています。
（F-190D、F-230D、F-260Dはドライタイプのみとなっております。）
*樹脂成型用途にご使用の場合は、マスターバッチタイプも用意しております。
耐溶剤性 ；☆数が多いと耐溶剤性が良好。
発泡開始温度、最高膨張温度 ；TMA測定値（特許公開平11-2615）
3.既膨張マイクロカプセル；プラスチックマイクロバルーン銘柄の特徴
| 銘柄 | 平均粒子径 μｍ |
シェル組成 | 真比重 | 固形分% | 耐溶剤性 |
|---|---|---|---|---|---|
| F-30E | 30～60 | VCl2-AN系コポリマー | 0.025±0.005 | 10～15 | ☆ |
| F-50E | 40～70 | AN系コポリマー | 0.030±0.010 | 10～20 | ☆☆ |
| F-80E | 90～110 | AN系コポリマー | 0.025±0.005 | 10～20 | ☆☆☆ |
| 銘柄 | 平均粒子径 μｍ |
シェル組成 | 真比重 | 固形分% | 耐溶剤性 |
|---|---|---|---|---|---|
| F-80DE | 90 - 110 | AN系コポリマー | 0.025±0.005 | 97%以上 | ☆☆☆ |
| F-80SDE | 20 - 40 | AN系コポリマー | 0.030±0.005 | 97%以上 | ☆☆ |
マツモトマイクロスフェアー®Ｆ（未膨張型）は低温域から高温域に至る各種のグレードを用意しております。
1.EVAバインダー中での膨張曲線を示します。
*各温度2分間加熱
*カプセル/樹脂＝1/9（固形分重量比）
＜低温膨張型＞
＜中温膨張型＞

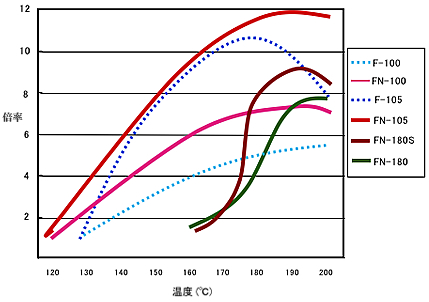

＜高温膨張型＞
＜FNシリーズ＞

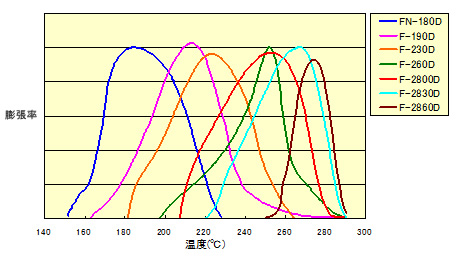

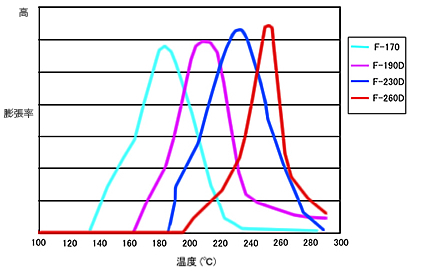

2.超高温膨張型について熱機械分析（TMA）結果を示します。
＜超高温膨張型＞
※熱膨張性マイクロカプセル単体の評価の為、各用途における膨張挙動と異なる場合があります。
※昇温速度10℃/min
